条形基础施工工艺图文详解

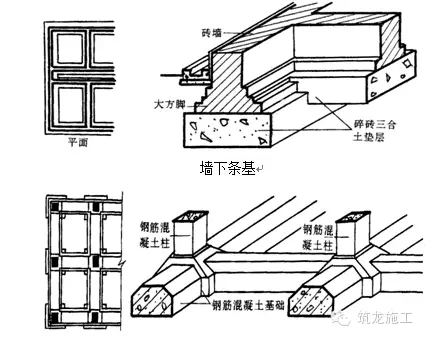

　　1、条形基础是指基础长度远远大于宽度的一种基础形式。按上部结构分为墙下条形基础和柱下条形基础。

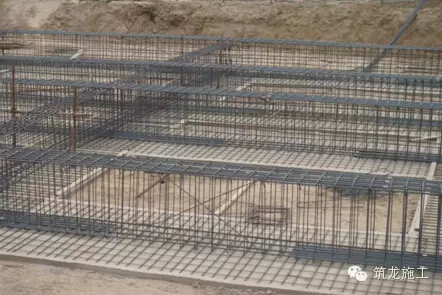

　　柱下条基(可形成井格形)

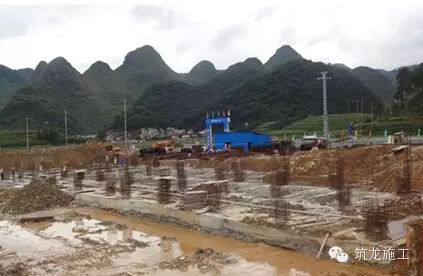

　　2、条形基础横向配筋为主要受力钢筋，纵向配筋为次要受力钢筋或者是分布钢筋，主要受力钢筋布置在结构底部。

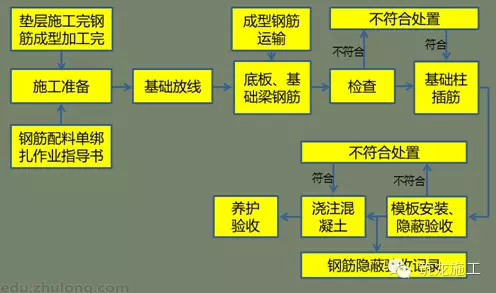

　　3、条形基础的施工流程

　　4、条形基础的施工方法：

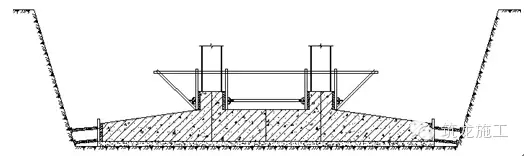

　　1) 基础模板一般由侧板、斜撑、平撑组成。基础模板安装时，先在基槽底弹出基础边线，再把侧板对准边线垂直竖立，校正调平无误后，用斜撑和平撑钉牢。

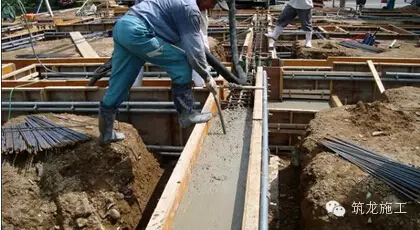

　　2) 条形基础混凝土浇注宜分段分层连续进行，一般不留施工缝。

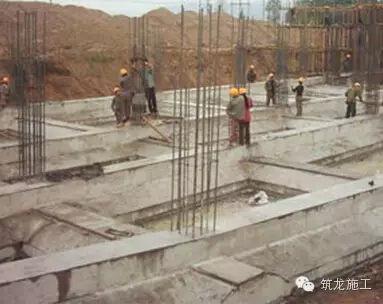

　　3) 当条形基础长度较长时，应考虑在适当部位留设贯通后浇带。

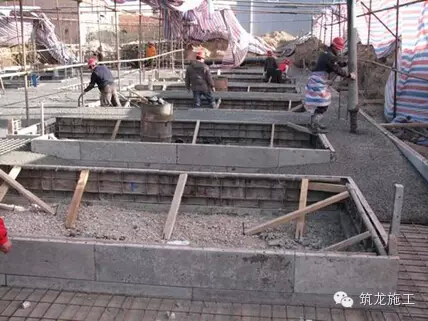

　　4) 基础浇筑完毕，表面应覆盖和洒水养护，不少于14天，必要时应采取保温养护措施，并防止浸泡地基。

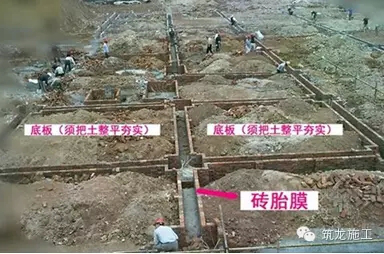

　　5) 基础梁底模使用土模(回填夯实拍平)，浇筑混凝土垫层，侧模使用砖胎模。基础梁穿柱钢筋暗柱、梁节点核心区配筋。

　　6) 基础梁混凝土浇筑时，沿着建筑物的纵向进行。采用分层浇灌分层振捣浇筑方法。
