16 附属构筑物

　　16.11 检验标准

　　16.11.1 路缘石安砌质量检验应符合下列规定：

　　主 控 项 目

　　1 混凝土路缘石强度应符合设计要求。

　　检查数量：每种、每检验批1组(3块)。

　　检验方法：查出厂检验报告并复验。

　　一 般 项 目

　　2 路缘石应砌筑稳固、砂浆饱满、勾缝密实，外露面清洁、线条顺畅，平缘石不阻水。

　　检查数量：全数检查。

　　检验方法：观察。

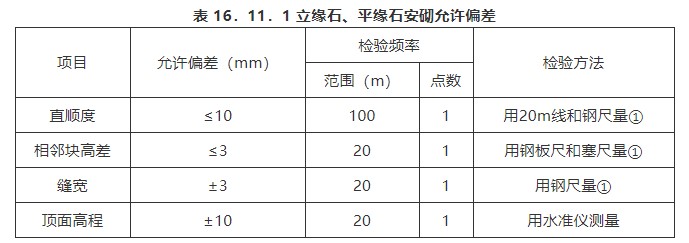

　　3 立缘石、平缘石安砌允许偏差应符合表16.11.1的规定。

　　注：1 ①示随机抽样，量3点取最大值;

　　2 曲线段缘石安装的圆顺度允许偏差应结合工程具体制定。

　　16. 11. 2 雨水支管与雨水口质量检验应符合下列规定：

　　主 控 项 目

　　1 管材应符合现行国家标准《混凝土和钢筋混凝土排水管》GB 11836的有关规定。

　　检查数量：每种、每检验批。

　　检验方法：查合格证和出厂检验报告。

　　2 基础混凝土强度应符合设计要求。

　　检查数量：每100m³1组(3块)。(不足100m³取1组)

　　检验方法：查试验报告。

　　3 砌筑砂浆强度应符合本规范第14.5.3条第7款的规定。

　　4 回填土应符合本规范第6. 6.3条压实度的有关规定。

　　检查数量：全数检查。

　　检验方法：环刀法、灌砂法或灌水法。

　　一 般 项 目

　　5 雨水口内壁勾缝应直顺、坚实，无漏勾、脱落。井框、井箅应完整、配套，安装平稳、牢固。

　　检查数量：全数检查。

　　检验方法：观察。

　　6 雨水支管安装应直顺，无错口、反坡、存水，管内清洁，接口处内壁无砂浆外露及破损现象。管端面应完整。

　　检查数量：全数检查。

　　检验方法：观察。

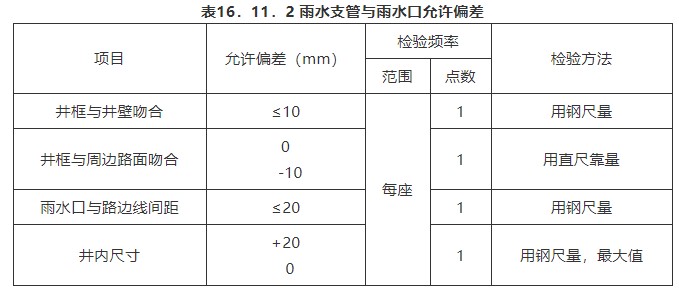

　　7 雨水支管与雨水口允许偏差应符合表16.11. 2的规定。

　　16. 11. 3 排水沟或截水沟质量检验应符合下列规定：

　　主 控 项 目

　　1 预制砌块强度应符合设计要求。

　　检查数量：每种、每检验批1组。

　　检验方法：查试验报告。

　　2 预制盖板的钢筋品种、规格、数量，混凝土的强度应符合设计要求。

　　检查数量：同类构件，抽查1/10，且不少于3件。

　　检验方法：用钢尺量、查出厂检验报告。

　　3 砂浆强度应符合本规范第14. 5.3条第7款的规定。

　　一 般 项 目

　　4 砌筑砂浆饱满度不应小于80%。

　　检查数量：每100m或每班抽查不少于3点。

　　检验方法：观察。

　　5 砌筑水沟沟底应平整、无反坡、凹兜，边墙应平整、直顺、勾缝密实。与排水构筑物衔接顺畅。

　　检查数量：全数检查。

　　检验方法：观察。

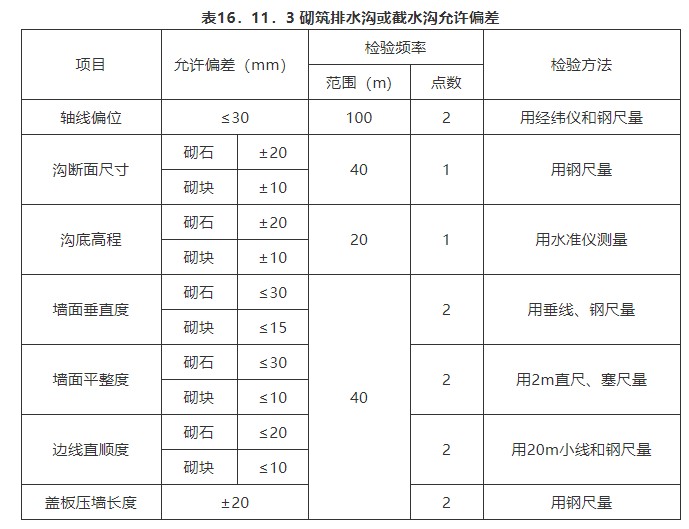

　　6 砌筑排水沟或截水沟允许偏差应符合表16.11.3的规定。

　　7 土沟断面应符合设计要求，沟底、边坡应坚实，无贴皮、反坡和积水现象。

　　检查数量：全数检查。

　　检验方法：观察。

　　16.11. 4 倒虹管及涵洞质量检验应符合下列规定：

　　主 控 项 目

　　1 地基承载力应符合设计要求。

　　检查数量：每个基础。

　　检验方法：查钎探记录。

　　2 管材应符合本规范第16.11.2条第1款的规定。

　　3 混凝土强度应符合设计要求。

　　检查数量：每100m³1组(3块)。

　　检验方法：查试验记录。

　　4 砂浆强度应符合本规范第14.5.3条第7款的规定。

　　5 倒虹管闭水试验应符合本规范第16. 4.2条第2款的规定。

　　检查数量：每一条倒虹管。

　　检验方法：查闭水试验记录。

　　6 回填土压实度应符合路基压实度要求。

　　检查数量：每压实层抽查3点。

　　检验方法：环刀法、灌砂法或灌水法。

　　7 矩形涵洞应符合本规范第14.5节的有关规定。

　　一 般 项 目

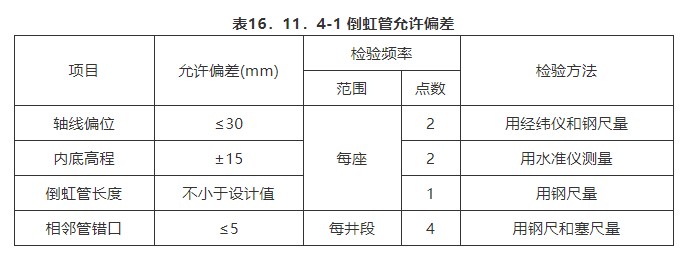

　　8 倒虹管允许偏差应符合表16.11.4-1的规定。

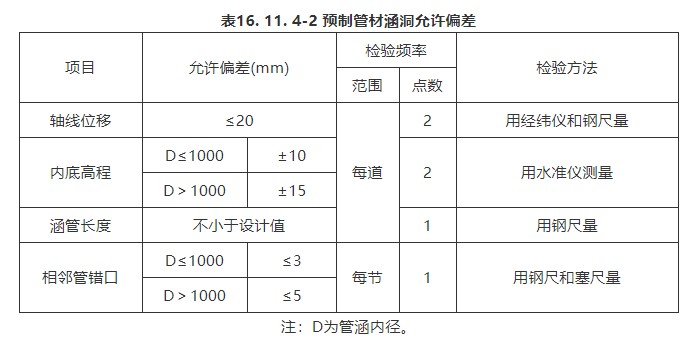

　　9 预制管材涵洞允许偏差应符合表16. 11. 4-2的规定

　　10 矩形涵洞应符合本规范第14.5节的有关规定。

　　16. 11. 5 护坡质量检验应符合下列规定：

　　一 般 项 目

　　1 预制砌块强度应符合设计要求。

　　检查数量：每种、每检验批1组(3块)。

　　检验方法：查出厂检验报告。

　　2 砂浆强度应符合本规范第14. 5.2条第7款的规定。

　　3 基础混凝土强度应符合设计要求。

　　检查数量：每100m³1组(3块)

　　检验方法：查试验报告。

　　4 砌筑线型顺畅、表面平整、咬砌有序、 无翘动。砌缝均匀、勾缝密实。护坡顶与坡面之间缝隙封堵密实。

　　检查数量：全数检查。

　　检验方法：观察。

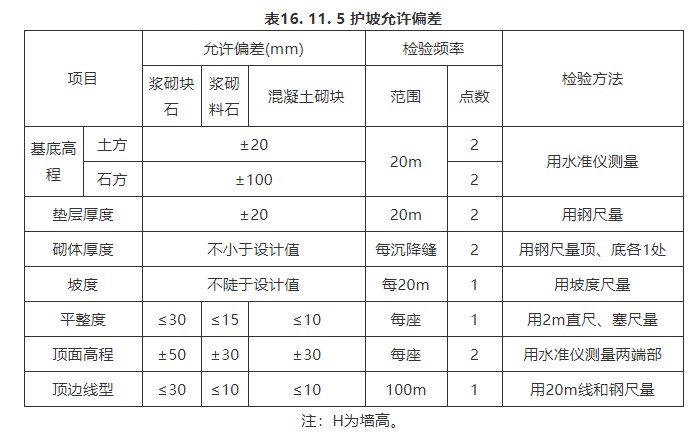

　　5 护坡允许偏差应符合表16. 11. 5的规定。

　　16.11.6 隔离墩质量检验应符合下列规定：

　　主 控 项 目

　　1 隔离墩混凝土强度应符合设计要求。

　　检查数量：每种、每批(2000块)1组。

　　检验方法：查出厂检验报告并复验。

　　2 隔离墩预埋件焊接应牢固，焊缝长度、宽度、高度均应符合设计要求，且无夹渣、裂纹、咬肉现象。

　　检查数量：全数检查。

　　检验方法：查隐蔽验收记录。

　　一 般 项 目

　　3 隔离墩安装应牢固、位置正确、线型美观，墩发面整洁。

　　检查数量：全数检查。

　　检验方法：观察。

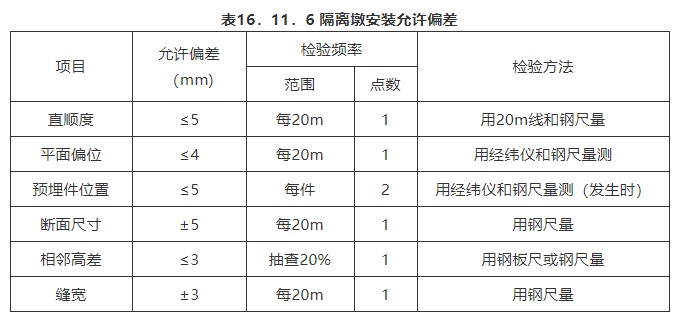

　　4 隔离墩安装允许偏差应符合表16. 11. 6的规定。

　　16. 11. 7 隔离栅质量检验应符合下列规定：

　　一 般 项 目

　　1 隔离栅材质、规格、防腐处理均应符合设计要求。

　　检查数量：每种、每批(2000件)1次。

　　检验方法：查出厂检验报告。

　　2 隔离栅柱(金属、混凝土)材质应符合设计要求。

　　检查数量：每种、每批(2000根)1次。

　　检验方法：查出厂检验报告或试验报告。

　　3 隔离栅柱安装应牢固。

　　检查数量：全数检查。

　　检验方法：观察。

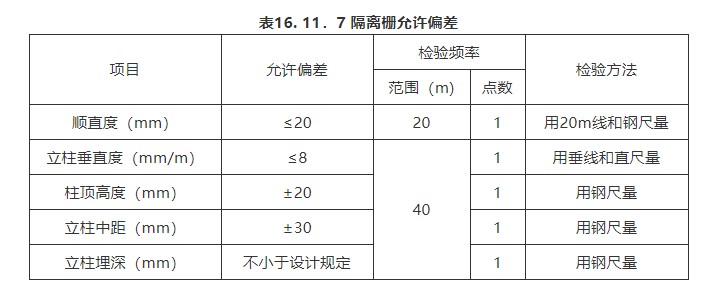

　　4 隔离栅允许偏差应符合表16.11.7的规定，

　　16.11. 8 护栏质量检验应符合下列规定：

　　主 控 项 目

　　1 护栏质量应符合设计要求。

　　检查数量：每种、每批1次。

　　检验方法：查出厂检验报告。

　　2 护栏立柱质量应符合设计要求。

　　检查数量：每种、每批(2000根)1次。

　　检验方法：查检验报告。

　　3 护栏柱基础混凝土强度应符合设计要求。

　　检查数量：每100m³1组(3块)。

　　检验方法：查试验报告。

　　4 护栏柱置入深度应符合设计规定。

　　检查数量：全数检查。

　　检验方法：观察、量测。

　　一 般 项 目

　　5 护栏安装应牢固、位置正确、线型美观。

　　检查数量：全数检查。

　　检验方法：观察。

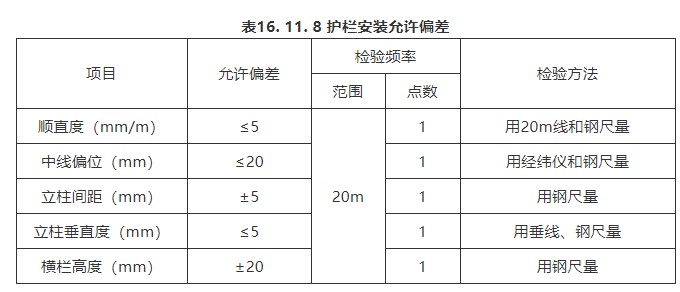

　　6 护栏安装允许偏差应符合表16. 11. 8的规定。

　　16. 11. 9 声屏障质量检验应符合下列规定：

　　主 控 项 目

　　1 降噪效果应符合设计要求。

　　检查数量：按环保部门规定：

　　检验方法：按环保部门规定。

　　— 般 项 目

　　2 声屏障所用材料与性能应符合设计要求。

　　检查数量：每检验批1次。

　　检验方法：查检验报告和合格证。

　　3 砌筑砂浆强度应符合本规范第14.5. 3条第7款的规定。

　　4 混凝土强度应符合设计要求。

　　检查数量：每100m³1组(3块)。

　　检验方法：查试验报告。

　　5 砌体声屏障应砌筑牢固，咬砌有序，砌缝均匀，勾缝密实。金属声屏障安装应牢固。

　　检查数量：全数检查。

　　检验方法：观察。

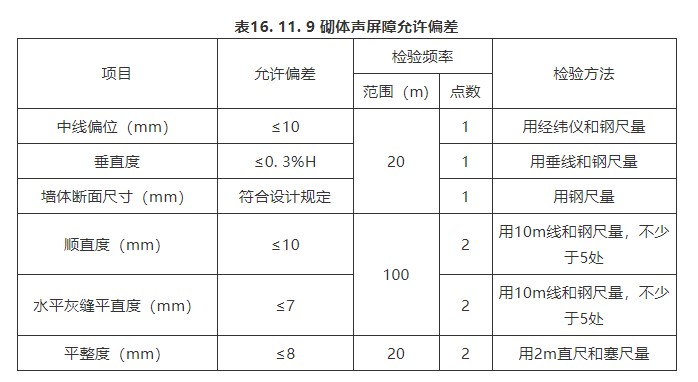

　　6 砌体声屏障允许偏差应符合表16. 11. 9的规定。

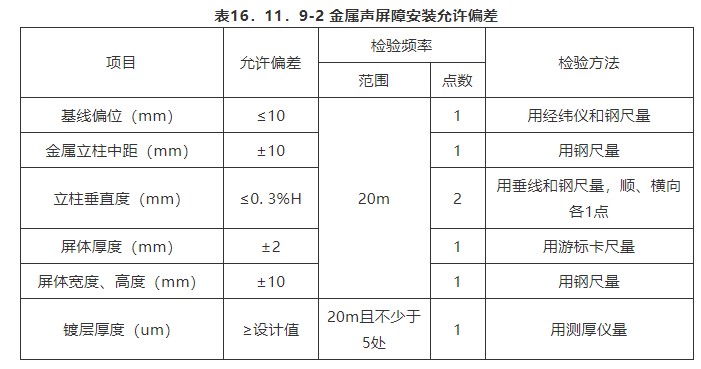

　　7 金属声屏障安装允许偏差应符合表16.11. 9-2的规定。

　　16.11.10 防眩板质量检验应符合下列规定：

　　一 般 项 目

　　1 防眩板质量应符合设计要求。

　　检查数量：每种、每批查1次。

　　检验方法：查出厂检验报告。

　　2 防眩板安装应牢固、位置准确，遮光角符合设计要求，板面无裂纹，涂层无气泡、缺损。

　　检查数量：全数检查。

　　检验方法：观察。

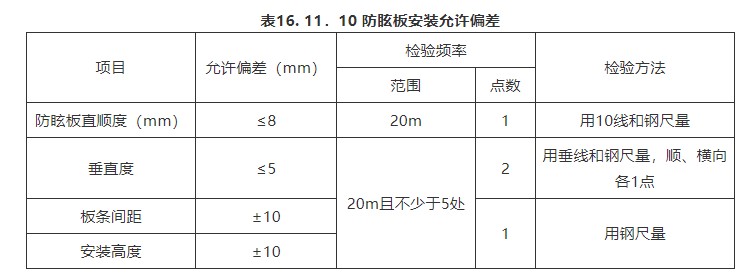

　　3 防眩板安装允许偏差应符合表16.11.10的规定。
