15 挡 土 墙

　　15.1 一般规定

　　15.1.1 挡土墙基础地基承载力必须符合设计要求，且经检测验收合格后方可进行后续工序施工。

　　15. 1. 2 施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。

　　15.1. 3 当挡土墙墙面需立体绿化时，应报请建设单位补充防止挡土墙基础浸水下沉的设计。

　　15. 1. 4 墙背填土应采用透水性材料或设计规定的填料，土方施工应符合本规范第14. 1节的有关规定。

　　15. 1. 5 挡土墙顶设帽石时，帽石安装应平顺、坐浆饱满、缝隙均匀。

　　15. 1. 6 当挡土墙顶部设有栏杆时，栏杆施工应符合国家现行标准《城市桥梁施工与质量验收规范》CJJ 2的有关规定。

　　条文说明：

　　15.1.1 基槽开挖后应由勘察、设计人员进行验槽，以保证地基承载力，此过程不得忽略。需进行处理的槽基应由勘察、设计人员提出处理方案，待处理完毕后经勘察、设计人员验收合格后方可进行下道工序施工。

　　15.2.1 现浇重力式钢筋混凝土挡土墙应进行模板设计。保证模板具有足够的强度、刚度和稳定性，能承受浇筑混凝土的冲击力、混凝土的侧压力及施工中产生的各项荷载。

　　15.5.3 加筋土挡土墙对填土土质有一定要求。本条明确了禁止使用的土类。砂类土、砾类土力学性能稳定，受含水量影响较小，因此加筋土土料选择时宜优先选用。

　　15.5.6 加筋土挡土墙、填土的种类、每层填土厚度、压实度，对工程质量十分重要，故对每层虚铺厚及压实度提出要求。

　　15.5.9 本条是重要的技术管理与技术保障措施，必须执行。

　　15.6 检验标准

　　15. 6. 1 现浇钢筋混凝土挡土墙质量检验应符合下列规定：

　　主 控 项 目

　　1 地基承载力应符合设计要求。

　　检查数量：每道挡土墙基槽抽检3点。

　　检验方法：查触(钎)探检测报告、隐蔽验收记录。

　　2 钢筋品种和规格、加工、成型、安装与混凝土强度应符合本规范第14.5.1条的有关规定。

　　一 般 项 目

　　3 混凝上表面应光洁、平整、密实，无蜂窝、麻面、露筋现象，泄水孔通畅。

　　检查数量：全数检查。

　　检验方法：观察。

　　4 钢筋加工与安装偏差应符合本规范表14. 2.4-1、表14.2.4-2的规定。

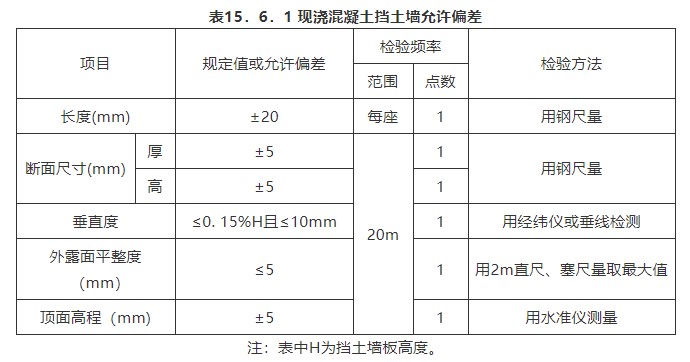

　　5 现浇混凝土挡土墒允许偏差应符合表15.6.1-1的规定。

　　6 路外回填土压实度符合设计规定。

　　检查数量：路外回填土每压实层抽检3点。

　　检验方法：环刀法、灌砂法或灌水法。

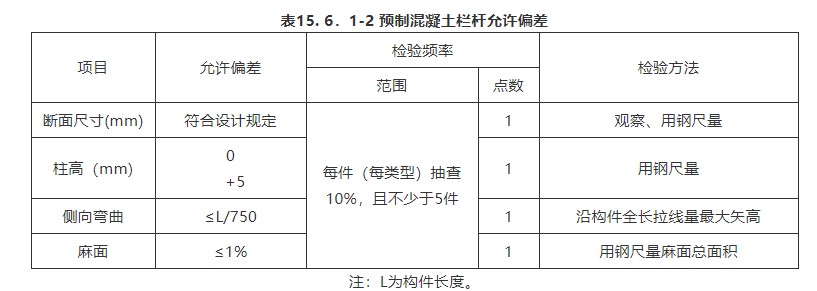

　　7 预制混凝土栏杆允许偏差应符合表15. 6.1-2的规定。

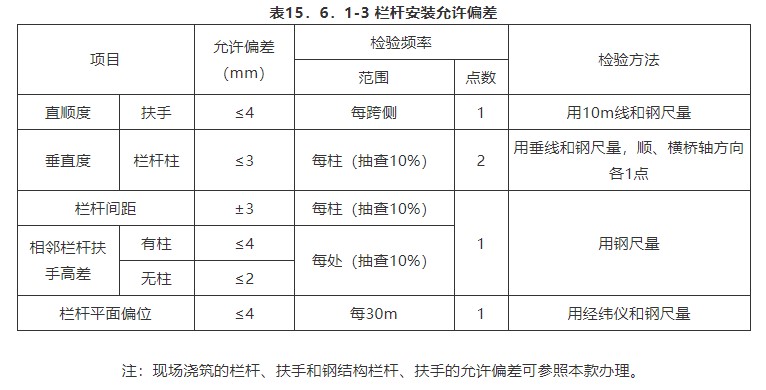

　　8 栏杆安装允许偏差应符合表15.6.1-3的规定。

　　15. 6. 2 装配式钢筋混凝土挡土墙质量检验应符合下列规定：

　　主 控 项 目

　　1 地基承载力应符合设计要求。

　　检查数量和检验方法应符合本规范第15. 6.1条第1款的规定。

　　2 基础钢筋品种与规格、混凝土强度应符合设计要求。

　　检查数量和检验方法应符合本规范第15.6.1条第2款的规定。

　　3 预制挡土墙板钢筋、混凝土强度应符合设计及本规范规定。

　　检查数量：每检验批。

　　检验方法：出厂合格证或检验报告。

　　4 挡土墙板应焊接牢固。焊缝长度、宽度、高度均应符合设计要求。且无夹渣、裂纹、咬肉现象。

　　检查数量：全数检查。

　　检验方法：查隐蔽验收记录。

　　5 挡土墙板杯口混凝土强度应符合设计要求。

　　检查数量：每班1组(3块)。

　　检验方法：查试验报告。

　　一 般 项 目

　　6 预制挡土墙板安装应板缝均匀、灌缝密实，泄水孔通畅。帽石安装边缘顺畅、顶面平整、缝隙均匀密实。

　　检查数量：全数检查

　　检验方法：观察。

　　7 预制墙板的允许偏差应符合本规范表14.5. 2-2的规定。

　　8 混凝土基础的允许偏差应符合本规范表14.5.2-1的规定。

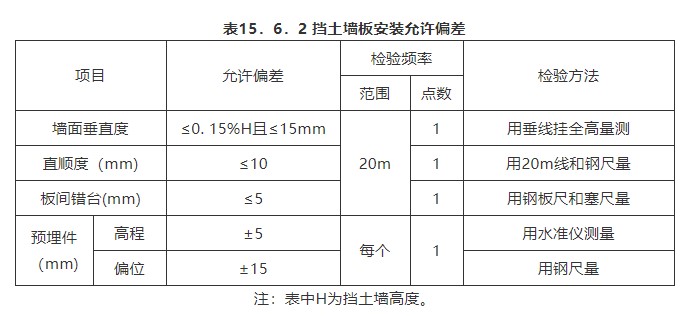

　　9 挡土墙板安装允许偏差应符合表15.6.2的规定。

　　10 栏杆质量应符合本规范第15. 6.1条的有关规定。

　　15. 6. 3 砌体挡土墙质量检验应符合下列规定：

　　主 控 项 目

　　1 地基承载力应符合设计要求。

　　检查数量和检验方法应符合本规范第15.6.1条第1款的规定。

　　2 砌块、石料强度应符合设计要求。

　　检查数量：每品种、每检验批1组(3块)。

　　检验方法：查试验报告。

　　3 砌筑砂浆质量应符合本规范第14.5.3条第7款的规定。

　　一 般 项 目

　　4 挡土墙应牢固，外形美观，勾缝密实、均匀，泄水孔通畅。

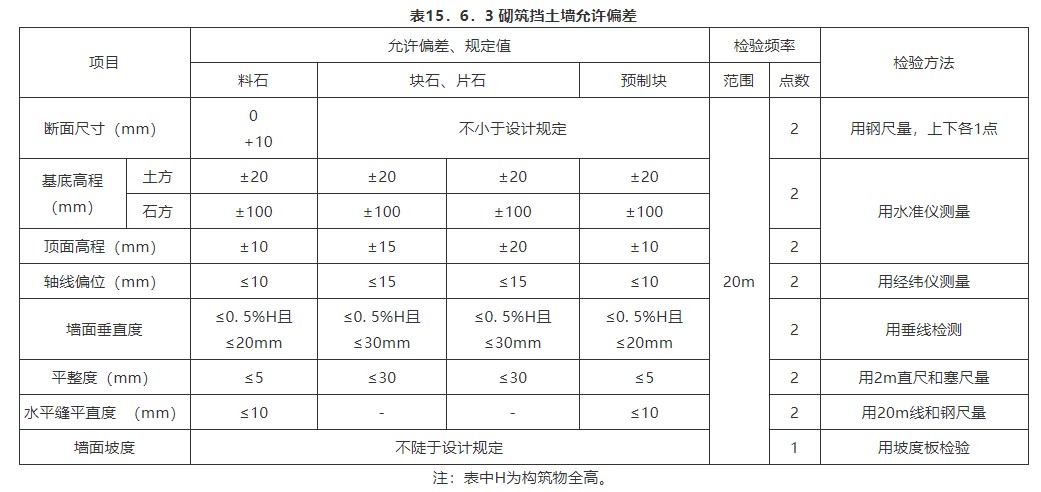

　　5 砌筑挡土墙允许偏差应符合表15.6.3的规定。

　　6 栏杆质量应符合本规范第15.6.1条的有关规定。

　　15.6. 4 加筋挡土墙质量检验应符合下列规定：

　　主 控 项 目

　　1 地基承载力应符合设计要求。

　　检查数量和检验方法应符合本规范第15.6.1条第1款的规定。

　　2 基础混凝土强度应符合设计要求。

　　检查数量和检验方法应符合本规范第15.6.1条第2款的规定。

　　3 预制挡墙板的质量应符合设计要求。

　　检查数量和检验方法应符合本规范第15.6.2条的有关规定。

　　4 拉环、筋带材料应符合设计要求。

　　检查数量：每品种、每检验批。

　　检验方法：查检验报告。

　　5 拉环、筋带的数量、安装位置应符合设计要求，且粘接牢固。

　　检查数量：全部。

　　检验方法：观察、抽样，查试验记录。

　　6 填土土质应符合设计要求。

　　检查数量：全部。

　　检验方法：观察、土的性能鉴定。

　　7 压实度应符合设计要求。

　　检查数量：每压实层、每500㎡取1点，不足500㎡取1点。

　　检验方法：环刀法、灌水法或灌砂法。

　　一 般 项 目

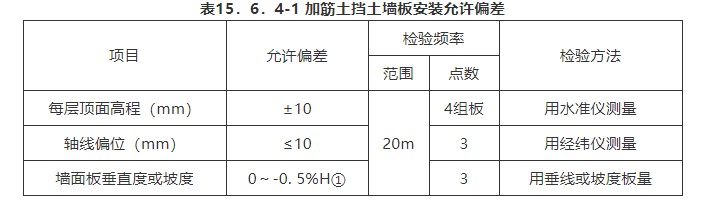

　　8 加筋土挡土墙板安装允许偏差应符合表15.6.4-1的规定。

　　9 墙面板应光洁、平顺、美观无破损，板缝均匀，线形顺畅，沉降缝上下贯通顺直，泄水孔通畅。

　　检查数量：全数检查。

　　检验方法：观察。

　　注：1 墙面板安装以同层相邻两扳为一组;

　　2 表中H为挡±墙板高度;

　　3 ①示垂直度，“十”指向外，“—”指向内。

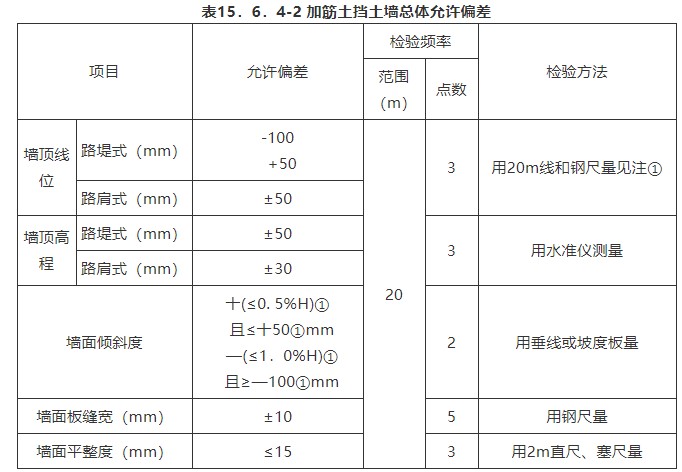

　　10 加筋土挡土墙总体允许偏差应符合表15.6.4-2的规定。

　　注：1①示墙面倾斜度“十”指向外、“—”指向内;

　　2 表中H为挡墙板高度。

　　11 栏杆质量应符合本规范第15.6.1条的有关规定。
